儀器用途:

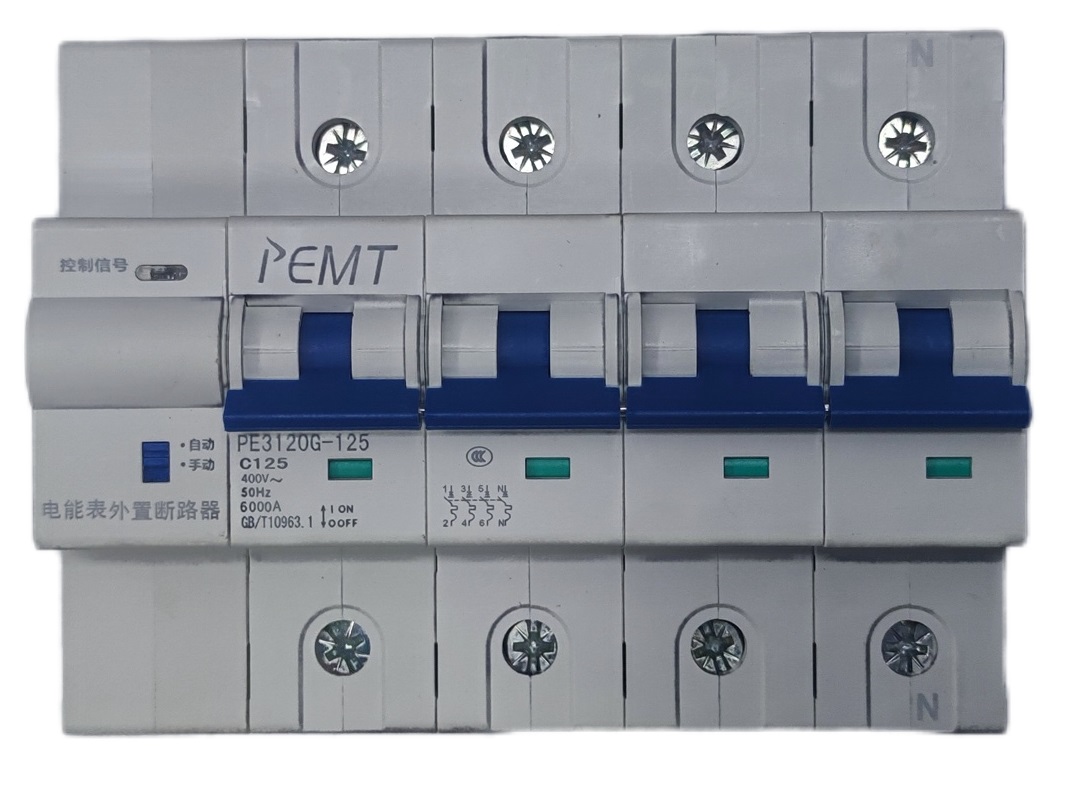

電能表外置斷路器,是為解決預付費電能表外接斷路器無法自動合閘而專門研發的。產品采用具有短路過載保護的小型斷路器為主開關,配以具有微處理器的超小型智能電動操作機構,通過對電表控制信號的檢測,自動控制斷路器的分閘或合閘。
應用范圍:
智能抄表? ?遠程控制? ? 企業能效管理
主要功能:
欠費分閘:欠費狀態下,斷路器控制端接收低電平信號,斷路器自動分閘;
付費合閘:繳費成功后,斷路器控制端接收高電平信號,處于“自動”狀態下的斷路器自動合閘;
過載及短路保護:斷路器滿足GB10963.1中C型特性要求,具備過載、短路保護功能;
費控狀態指示:欠費狀態下,費控指示燈滅;有費狀態下,費控指示燈亮;
欠費脫扣保持:欠費狀態下,斷路器分閘,且人為手動操作手柄,分閘狀態保持;
出線狀態反饋:欠費狀態下,斷路器反饋端無信號;有費狀態下,反饋端對于單相斷路器為全波AC220V信號,對于三相斷路器為半波AC220V信號。
產品特點:
該系列產品具有體積小、分?jǐn)嗄芰Ω?、?dòng)作可靠、性能穩定。
產品采用模塊式結構,35mm標準導軌安裝,便于客戶快速安裝、維修或更換;
具有手/自動切換開關、具備分閘后的安全鎖定機構;
分合閘動作快速可靠,具有自由脫扣機構,分?jǐn)嗄芰蛇_(dá)6kA;
