儀器用途:

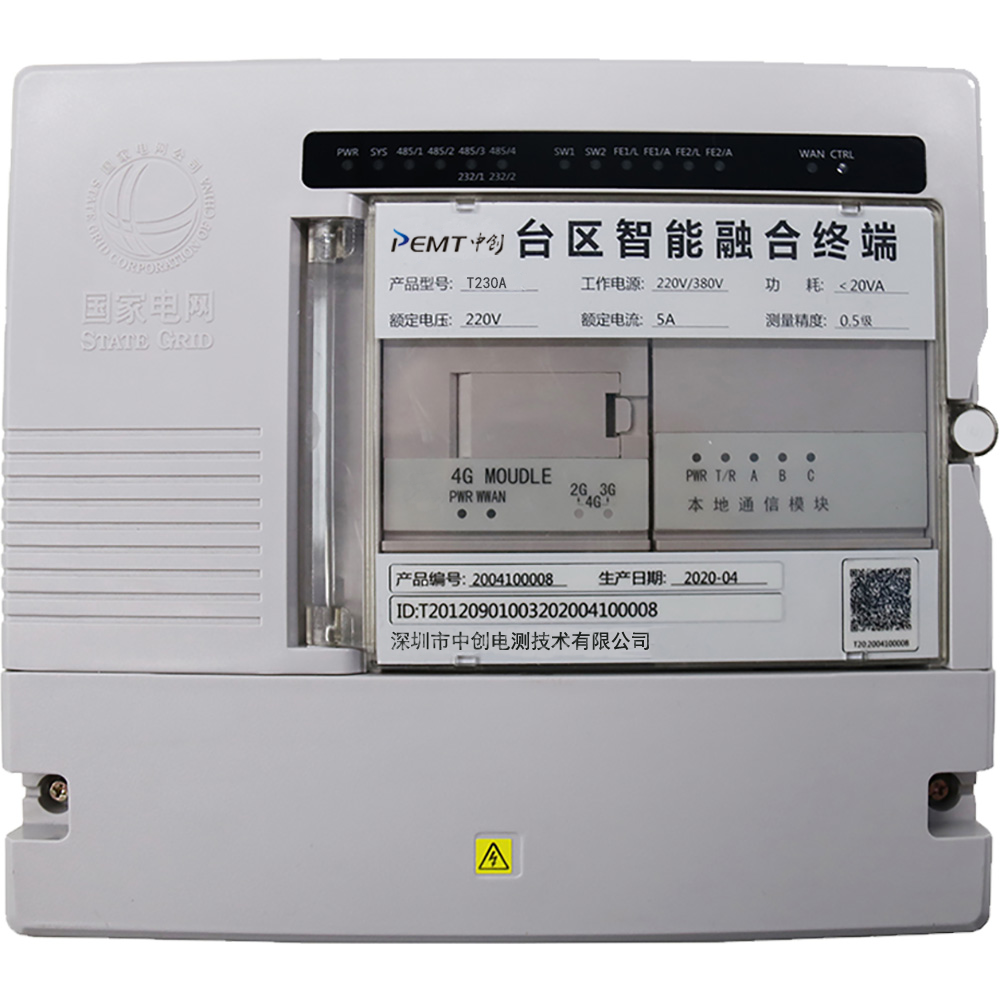

ZCZN-T230A型臺區智能融合終端是我司推出的新一代智能配電終端,產品基于邊緣計算設計,符合國家電網相關標準,采用“國網芯”SCM701主控芯片,具有廣泛物聯、自主可控、安全可靠的核心優勢。產品遵循電力物聯網的建設框架,具備配變終端和集中器功能,終端集成營銷、配電雙安全加密芯片,支持配電、用采系統雙系統接入,可實現低壓配電臺區數據同源采集,營配業務融合。
應用范圍:
用電信息采集、臺區管理、配網監控、配網自動化
產品特點:
采用國網芯技術核心板,具備優異的智能處理功能及通訊能力;
采用一體化整體設計,主要外設設備接線采用重載連接器接連,通訊線采取標準RJ11和RJ45接口,更便于現場實際施工操作;
具備容器管理功能,數據采集、存儲及交互,通信管理,應用軟件管理等功能,支撐上層應用軟件的獨立開發及運行;
具備模塊化、可擴展、低功耗、免維護特點,實現軟、硬件解耦,功能以應用軟件方式實現,滿足配網業務的靈活、快速發展需求;
具備交流采樣、遙信、智能變壓器監測、三相不平衡治理、故障定位拓?fù)浞治?、定制APP等功能;
技術參數:
| 工作電壓 |
三相四線:AC 3×220V/380V |
|
工作頻率 |
50Hz,允許偏差-6%~+2% |
| 工作電流 |
3×5(6)A |
|
整機功耗 |
≤25VA |
|
工作溫度 |
-40℃~+75℃ |
|
工作濕度 |
相對濕度10%--100% |
|
大氣壓力 |
63kpa~108kpa(相對海拔KM以下) |
|
靜電放電 |
8kV |
|
快速脈沖群 |
4kV(電源回路)/2kV(信號回路) |
|
浪涌 |
4kV(共模)2kV(差模) |
|
沖擊電壓 |
6kV |
|
工頻耐壓 |
2kV |
|
顯示 |
LED顯示 |
|
鍵盤 |
無 |
|
Flash儲存器 |
2Gb |
|
遙信輸入 |
4路 |
| RS485 | 4路 |
| RS232 | 2路 |
| 遠程通信模塊 |
雙4G+北斗通信 |
| 本地通信 | HPLC或微功率無線 |
| 使用壽命 | >10年 |
| 測量點容量 | 2040個 |
| 精度等級 | 無 |
| 通信規約 | 上行:DL/T 698.45、Q/GDW1376.1-2013 、下行:DL/T645-2007、Q/GDW1376.2-2013 、DL/T 698.45 104 |
| 外形尺寸 | 260mm(長)×231.5mm(寬)×94mm(高) |
