儀器用途：

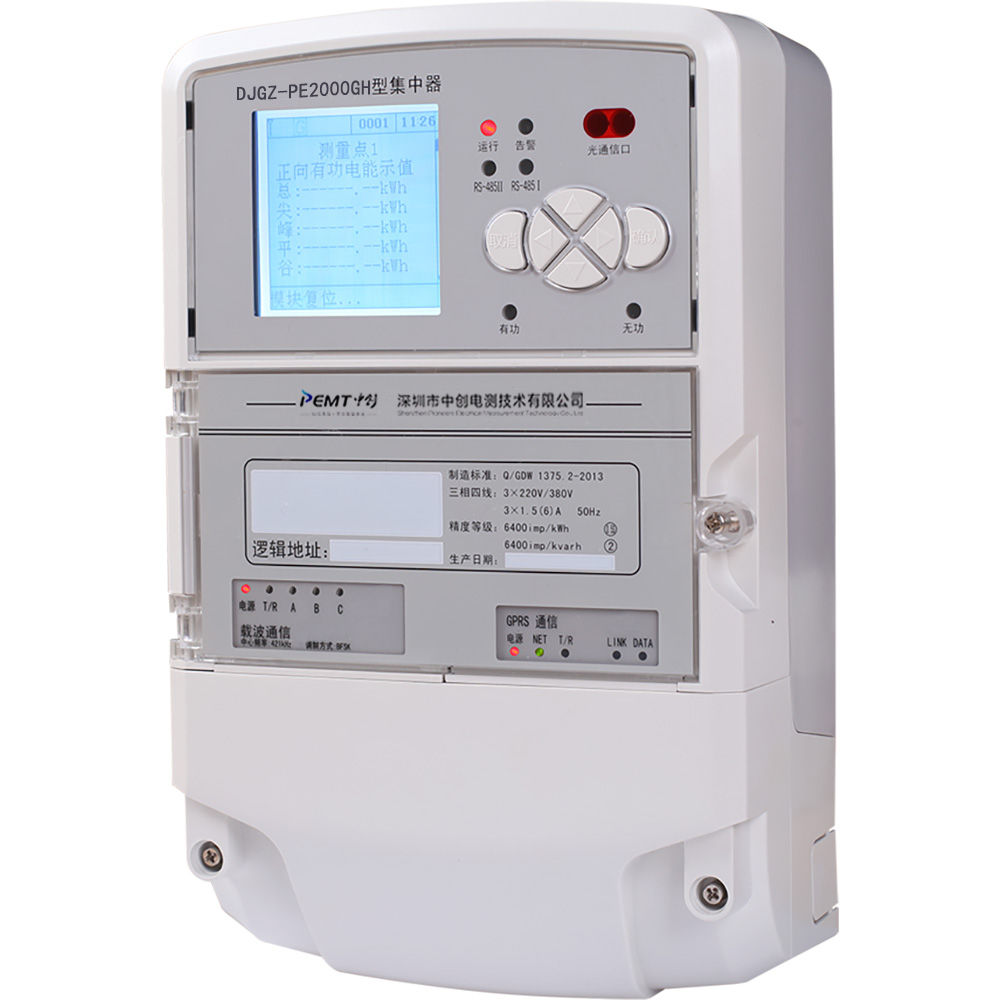

DJTH23-PE2000GH型集中器是低壓電力線載波集中抄表系統中的關鍵設備之一,產品采用32位ARM9硬件平臺、linux操作系統，以成熟的2G/3G/4G/通信技術結合電力線載波及微功率無線通信技術為數據鏈路，采用模塊化結構設計，是一款技術先進、性能穩定、運行可靠的嵌入式集中器類產品，主要應用于低壓電力系統數據自動化采集、電力營銷系統自動抄表。
應用范圍：
遠程抄表、智能家居、工業自動化控制、智能樓宇、遠程監控
產品特點：
參數設置功能，通過遠程GPRS CDMA 3G/4G 以太網通道、本地紅外、RS232或者LCD設置初始參數。
電量數據采集，事件記錄功能，存儲容量滿足技術條件的所有功能要求并且不低于256M。
數據補抄、報警功能。
主站對集中器遠程校時功能和集中器對系統內電能表的廣播校時功能。
遠程升級功能，支持斷點續傳方式。
失電后數據和時鐘保持功能。
電能表通信參數的自動維護功能。
技術參數：
|
工作電壓 |
三相四線：AC 3×220/380V |
|
工作頻率 |
50Hz,允許偏差-6%~+2% |
|
工作電流 |
3×1.5（6）A |
|
整機功耗 |
有功功耗≤5W（非通信）視在功耗≤10VA（非通信） |
|
工作溫度 |
-40℃~+75℃ |
|
工作濕度 |
相對濕度10%--100% |
|
大氣壓力 |
63kpa~108kpa（相對海拔KM以下） |
|
靜電放電 |
8kV |
|
快速脈沖群 |
4kV（電源回路）/2kV（信號回路） |
|
浪涌 |
4kV（共模）2kV（差模） |
|
沖擊電壓 |
6kV |
|
工頻耐壓 |
2kV |
|
顯示 |
160×160 LCD漢字和圖形顯示 |
|
鍵盤 |
6鍵 |
|
Flash儲存器 |
2Gb |
|
秒輸出 |
1路 |
|
遙信輸入 |
4路 |
|
遠程通信模塊 |
網絡類型:支持移動、聯通、電信三家運營商， GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式。 |
|
本地通信 |
2路RS485通信，1路HPLC或微功率無線通信 |
|
使用壽命 |
>10年 |
|
測量點容量 |
2040個 |
|
精度等級 |
有功0.5S級，無功1級 |
|
通信規約 |
上行：DL/T 698.45、Q/GDW1376.1-2013 、下行：DL/T645-2007、Q/GDW1376.2-2013 、DL/T 698.45 |
|
外形尺寸 |
290mm（長）×180mm（寬）×95mm（高） |
